دکل‌های مشبک فولادی یکی از اصلی‌ترین اجزای زیرساخت‌های انتقال برق و ارتباطات مخابراتی هستند. این سازه‌ها با طراحی دقیق و استفاده از فولاد گالوانیزه گرم، مقاومت و پایداری بالایی در برابر فشارهای مکانیکی، باد و خوردگی دارند.
در این مقاله، به بررسی انواع دکل‌های مشبک (Lattice Towers)، کاربردها و ویژگی‌های فنی آن‌ها می‌پردازیم.

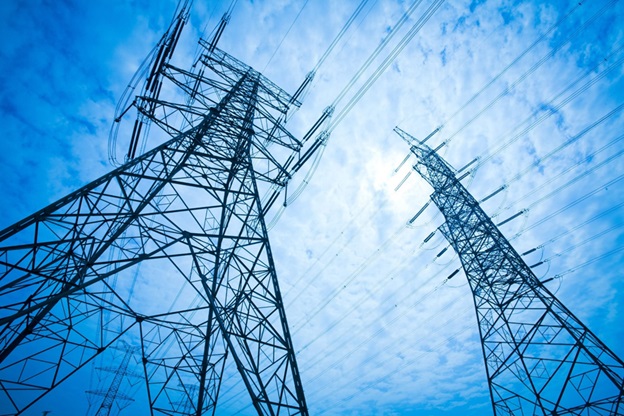

🔹 1. دکل‌های انتقال برق (Power Transmission Towers)
دکل‌های انتقال برق برای نگهداری و انتقال خطوط ولتاژ بالا طراحی می‌شوند و بر اساس سطح ولتاژ و نوع مسیر، به چند گروه تقسیم می‌گردند:
الف) دکل‌های زاویه (Angle Towers)
این دکل‌ها در نقاط تغییر مسیر خطوط برق استفاده می‌شوند و باید در برابر نیروهای جانبی بالا مقاومت کنند.
🔸 ویژگی‌ها:
- ساختار مشبک با فولاد ST52
- گالوانیزه گرم برای مقاومت در برابر زنگ‌زدگی
- طراحی طبق استاندارد IEC و ASTM
ب) دکل‌های مستقیم (Suspension Towers)
برای نگهداری خطوط در مسیر مستقیم کاربرد دارند و نیروهای مکانیکی در آن‌ها کمتر است.
🔸 ویژگی‌ها:
- وزن کمتر نسبت به دکل‌های زاویه
- مناسب برای مسیرهای طولانی و صاف
- نصب سریع و اقتصادی
ج) دکل‌های انتهایی (Terminal Towers)
در ابتدا یا انتهای خطوط انتقال استفاده می‌شوند و بیشترین نیروی کششی را تحمل می‌کنند.
د) دکل‌های انتقال ولتاژ بالا (HV و EHV Towers)
برای خطوط انتقال 230kV تا 400kV و بالاتر طراحی می‌شوند و معمولاً با اتصالات پیچ و مهره‌ای مقاوم ساخته می‌شوند.
🔹 2. دکل‌های مخابراتی (Telecommunication Towers)
این دکل‌ها جهت نصب تجهیزات ارتباطی، آنتن‌های BTS، وایرلس و سیستم‌های انتقال داده به کار می‌روند.

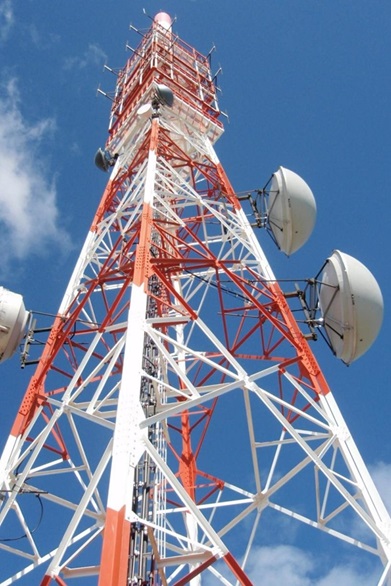

الف) دکل‌های خودایستا (Self-Support Tower)
این نوع دکل‌ها نیازی به سیم مهار ندارند و به صورت چهار پایه یا سه پایه ساخته می‌شوند.
🔸 ویژگی‌ها:
- پایداری بالا در فضاهای محدود شهری
- ساخته‌شده از فولاد گالوانیزه گرم
- مناسب برای سایت‌های BTS و آنتن‌های سنگین
ب) دکل‌های مهاری (Guyed Mast Tower)
دارای سیم‌های مهار در اطراف هستند که وزن سازه را کاهش می‌دهد.
🔸 مزایا:
- هزینه کمتر نسبت به دکل خودایستا
- نصب سریع‌تر و آسان‌تر
- مناسب برای مناطق کم‌جمعیت و روستایی
ج) دکل‌های مونوپل (Monopole Tower)
دکل‌هایی با پایه‌ی لوله‌ای (Pipe Type) هستند که برای فضاهای کوچک و شهری کاربرد دارند.
🔸 ویژگی‌ها:
- طراحی زیبا و کم‌حجم
- نصب سریع
- مناسب برای شبکه‌های موبایل و وایرلس شهری

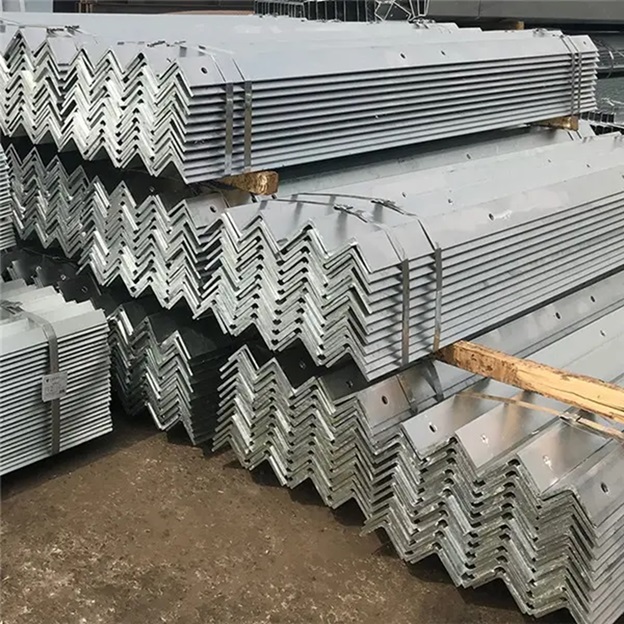

🔹 3. جنس، پوشش و روش ساخت دکل‌ها
تمام دکل‌های مشبک از فولاد گالوانیزه گرم تولید می‌شوند تا در برابر رطوبت، زنگ‌زدگی و شرایط آب‌وهوایی سخت مقاوم باشند.
فرآیند Hot-Dip Galvanizing پس از ساخت سازه انجام می‌شود تا تمام سطوح فلزی به‌طور یکنواخت پوشش داده شود.
🔸 ویژگی‌های فنی:
- فولاد با گرید ST37 و ST52
- ضخامت پوشش روی (Zinc Coating) مطابق با استاندارد ASTM A123
- مونتاژ با پیچ و مهره‌های گالوانیزه
🔹 4. استانداردهای بین‌المللی در طراحی و تولید
شرکت نوین صنعت جاودان در طراحی و تولید دکل‌ها از استانداردهای معتبر بین‌المللی استفاده می‌کند:
- IEC 60652 (استاندارد بارگذاری دکل‌های انتقال نیرو)
- TIA-222-H (استاندارد طراحی دکل‌های مخابراتی)
- ASTM A36 / A572 (استاندارد فولاد سازه‌ای)
- ISO 1461 (استاندارد گالوانیزه گرم)
🔹 5. کاربرد دکل‌های مشبک در صنایع مختلف
- خطوط انتقال برق ولتاژ متوسط و بالا
- دکل‌های مخابراتی GSM و اینترنت بی‌سیم
- برج‌های روشنایی (Lighting Towers)
- ایستگاه‌های رادیویی و تلویزیونی
- دکل‌های پایش محیطی و هواشناسی
جمع‌بندی
دکل‌های مشبک فولادی، ترکیبی از طراحی مهندسی دقیق، مقاومت مکانیکی بالا و ماندگاری طولانی‌مدت هستند. انتخاب نوع مناسب دکل بسته به نوع کاربری (برق یا مخابرات)، شرایط محیطی و بارگذاری باد صورت می‌گیرد.
شرکت نوین صنعت جاودان با بهره‌گیری از تیم مهندسی مجرب، توانایی طراحی، ساخت و اجرای انواع دکل‌های انتقال برق، مخابراتی، خودایستا، مهاری و مونوپل را دارد. تمامی محصولات این شرکت مطابق با استانداردهای بین‌المللی و با پوشش گالوانیزه گرم عرضه می‌شوند.
